設備用途：

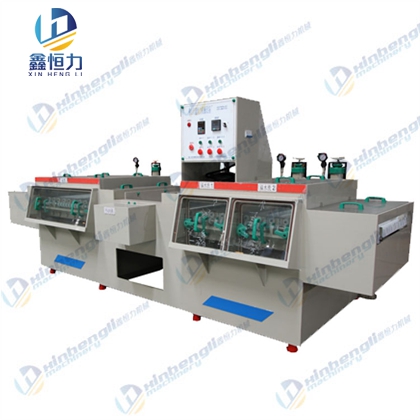

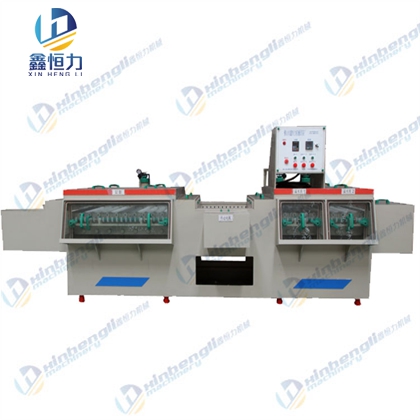

該顯影清洗烘干線為五金蝕刻前處理配套設備，主要用于感光蝕刻工藝，曝光后將產品表面圖案顯現出來，然后進入蝕刻工序，可實現連續大批量生產，節省人工，大大提高了工作效率。工藝流程：進料→顯影→檢查→2級水洗→出料

機器參數：
機器型號：XHL-XY1200；
設備外徑：4100*1760*1500mm；
顯影面積：700*1200mm；
清洗面積：700*600mm*2
顯影泵：5.5KW*1臺；
清洗泵：2.2KW*2臺；
加熱管：3KW鈦合金加熱管；
溫度控制：溫度顯示自動加熱系統；
噴淋方式：獨立噴管高壓噴淋；
過濾系統：全壓過濾器*3；
功率：13.5KW；
電源：380V/50HZ

工作原理：
1.在產品表面涂一層感光油墨，該油墨不能見強光，否則會固化，導致顯影顯不出；
2.將油墨烤干后貼上菲林膠片進行曝光，菲林膠片是一張透明的黑白膠片，黑色的部分會擋光，白色的部分會透光；
3.曝光完成后將產品放入顯影機，此時黑色部分的油墨會被洗掉，在蝕刻過程中會被腐蝕，而相反白色部分油墨由于被曝光，顯影過程中油墨不會掉，保留下來的油墨在腐蝕過程中起保護作用。
